Сушильные установки для песка

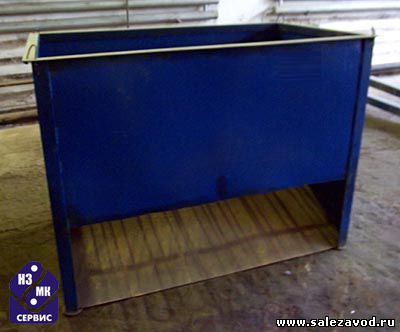

Печь электрическая ПЭС -15В
Электрическая печь для сушки песка предназначена для использования на предприятиях, где требуется небольшое количество сухого песка при незначительных затратах на оборудование. Загрузка и выгрузка песка либо другого материала осуществляется вручную, шанцевым инструментом.
Электрическая печь данного типа может использоваться для сушки песка и сыпучих материалов с размером зерна до 5мм.
Технические характеристики
Габаритные размеры,(L х B х Н) мм. |
1500 х 900 х 950 |
Питание, В/Гц/А |
380/50/25 |
Установленная мощность, кВт |
19,5 |
Производительность, тонн/сутки |
до 5 |
Масса, кг. |
195 |

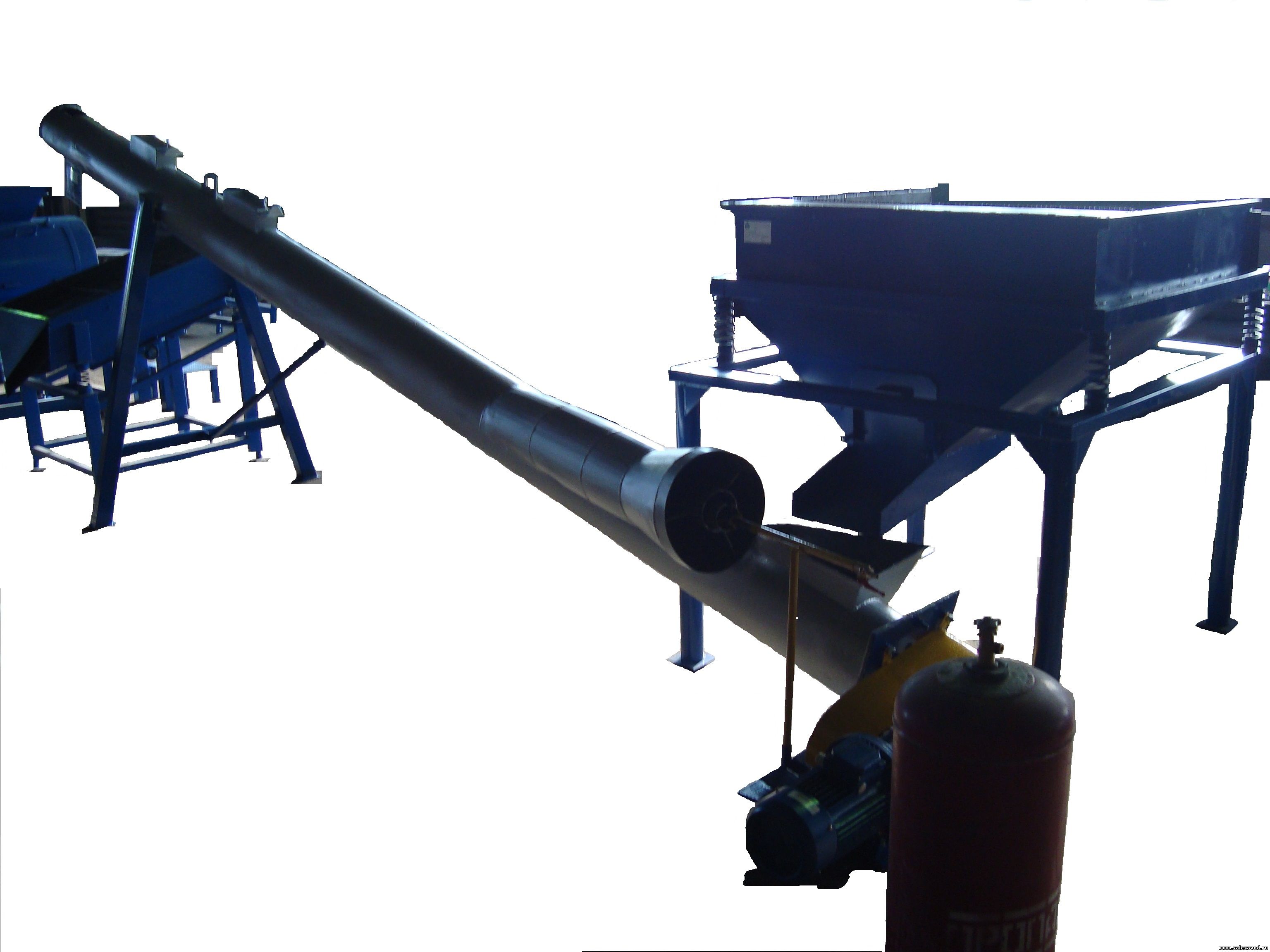

Сушилка песка универсальная шнековая CШУ-1
Технические характеристики
Производительность по исходному продукту, т/час |
не более 1 |
Принцип сушки |
прямоточный |
Теплоноситель |
-пушка тепловая: электрическая, газовая, на диз.топливе - горелка газовая ГГР-2: бытовой сжиженный газ в баллонах
|
Тепловая мощность, кВт |
30-105 |
Внешний диаметр трубы, мм |
272 |
Толщина стенки трубы, мм |
8 |
Мощность электродвигателя, кВт |
3 |
Частота вращения шнека, об/мин |
40-70 |
Питание, В/Гц |
380/50 |
Габаритные размеры ДхШхВ, мм |
6200х1700х2100 |
Масса, кг не более |
350 |
Мобильная установка для сушки инертных материалов барабанного типа
БС-1
Технические характеристики
Производительность по исходному продукту, т/час |
до 2 |
Принцип сушки |
прямоточный |
Теплоноситель |
- горелка газовая ГГР-2: бытовой сжиженный газ в баллонах - горелка газовая(природный газ), диз.топливо |
Тепловая мощность, кВт |
105 |
Диаметр трубы, мм |
720 |
Длина барабана, мм
| 4000
|
Мощность электродвигателя, кВт |
2,2 |
Частота вращения барабана, об/мин |
регулируемое |
Питание, В/Гц |
380/50 |
Габаритные размеры ДхШхВ, мм |
5300х940х1650
|
Масса, кг не более |
1000 |
Достоинства:
- низкая цена;
- возможность управлять производительностью по исходному продукту;
- экологически чистое ведения процесса (нет топочных газов, не происходит вынос песка и пылевидных частиц); - не требуется приобретать виброгрохот для рассева и классификации исходного материала;
- не требуется устанавливать систему аспирации.
Устройство и принцип работы
Сушильный барабан состоит из следующих основных частей: сушильного барабана, привода, бункера загрузочного, выгрузочного сита, рамы роликов опорных, источника теплоносителя и пульта управления.
БС-1 установлен на раме роликах опорных и приводится во вращение приводом, состоящим из мотора-редуктора. Передача вращения тихоходного вала мотора-редуктора сушильному барабану происходит через цепную передачу, состоящую из звездочки ведущей, звездочки ведомой и цепи. С противоположных торцов сушильного барабана, на раме роликов опорных установлены бункер загрузочный и выгрузочное сито.С торца сушильного барабана подводится агент сушки, а к его отверстию источник теплоносителя. Бункер загрузочный совмещен с лотком, воронкой загрузочной и техническим окном. Внутри сушильного барабана по периметру расположены лопасти.
Принцип работы
Сыпучий материал, влажность которого выше нормативной, загружается непрерывным потоком в приемную горловину. Из горловины материал ссыпается во вращающийся сушильный барабан. Теплый воздух пронизывает просыпающийся материал, нагревает его и поглощает содержащуюся в нем влагу. Влага вместе с отработанным воздухом удаляется через открытый торец сушильного барабана. Перемещение материала в барабане происходит за счет движения потока горячих газов и наклона лопастей. Высушенный материал ссыпается через встроенное сито.
Барабанная сушилка непрямого действия
БСНД-1

БСНД-1 работает по принципу косвенного нагрева, где необходимое для сушки количество теплоты передается сквозь стенки барабана. Из-за отсутствия контакта между пламенем и материалом, данный вид установки позволяет сушить такие материалы, как: опил, щепа, минеральные удобрения, грунт, пивная дробина и т.д.
Технические характеристики
Производительность по исходному продукту, т/час |
до 1 |
Принцип сушки |
непрямого действия |
Теплоноситель |
- горелка газовая ГГР-3: бытовой сжиженный газ в баллонах - горелка газовая(природный газ), диз.топливо
|
Тепловая мощность, кВт |
до 200
|
Диаметр трубы, мм |
720 |
Длина барабана, мм
| 3000
|
Мощность электродвигателя, кВт |
3 |
Частота вращения барабана, об/мин |
регулируемое |
Питание, В/Гц |
380/50 |
Габаритные размеры ДхШхВ, мм |
5800х915х1760
|
Масса, кг не более |
1500 |
Сушилка песка барабанная серии БС
Состав БС: барабан сушильный, рама с приводом вращения барабана, приемный и разгрузочный бункеры, горелка дизельная (газовая), частотный преобразователь оборотов барабана, утеплитель, пульт управления, комплект электрооборудования (кабель, силовой шкаф и др.).
Технические характеристики
Наименование |
БС-2 |
БС-4 |
БС-7 |
БС-10 |
Производительность по песку, при
начальной влажности 6%, кг/час
|
до 2000
|
до 4000
|
до 7000
|
до 10000
|
Габаритные размеры (ДхШхВ), мм
|
5195х996х2830 |
7205х996х2830 |
9350х1300х3100 |
11400х1500х3310 |
Потребляемая мощность привода, кВт |
2,2 |
2,2 |
5,5 |
5,5 |
Допустимая тепловая мощность горелки, мах кВт |
400 |
1000 |
1520 |
2020 |
Масса, кг |
Не более 1500 кг |
Не более 2000 кг |
Не более 3000 кг |
Не более 4000 кг |
Привод вращения |
Цевочное колесо, вальный привод |
